LED显示屏的故障有很多都是因为安装不当引起的，所以在安装全彩LED显示屏的时候，需要严格按照步骤来操作，特别是第一次安装的时候。严格按照步骤来操作可以减少错误发生，下面屏多多来给大家讲解全彩LED显示屏安装时的布线方法与步骤。

一、检查电源电压：找出直流正负连接开关电源，将220V电源线连接到开关电源，(确认连接正确后，连接到AC或者NL接线柱)然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+和V-之间的电压，确保电压在4.8V-5.1V之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分。

二、先把电源关闭：将V+连接红色线，V-连接黑线，分别连接到控制卡和LED单元板，黑线接控制卡和电源的GND。红线连接控制卡的+5V和单元板的VCC。每个单元板1条电源线。完成后，请检查，连接是否正确。

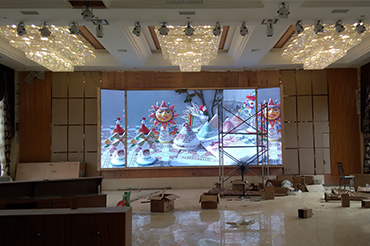

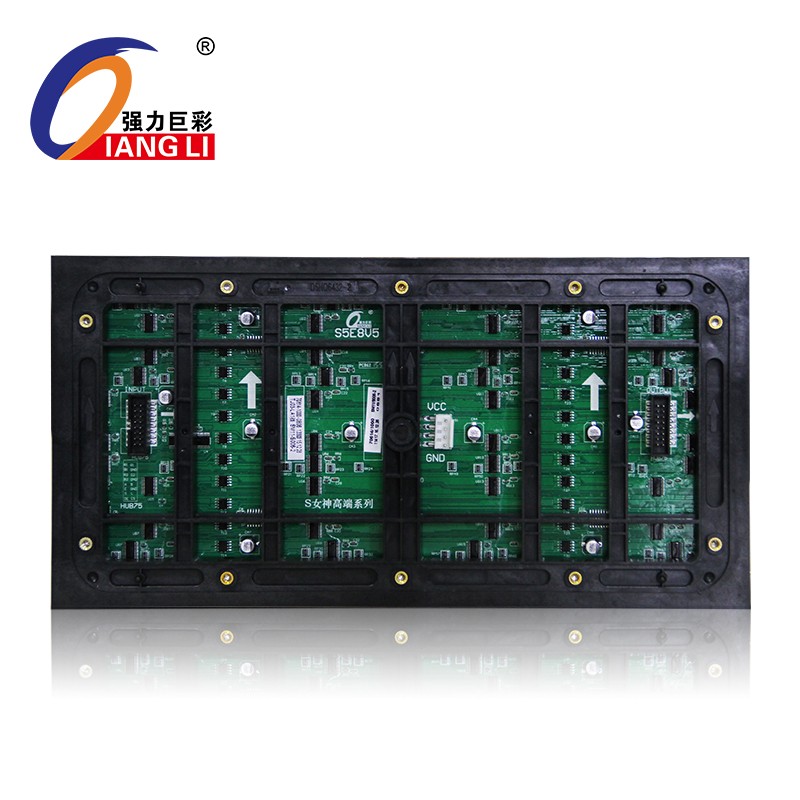

三、连接控制和单元板：用做好的排线，连接。注意方向，不能接反。请注意，单元板2个16PIN的接口，1个是输入，1个是输出，靠近74HC245/244的是输入，将控制卡连接到输入。输出连接到下一个单元板的输入。

四、连接RS232数据线：将做好的数据线一头连接电脑的DB9串口，另一头连接控制卡，将DB9的5脚(棕)连接到控制卡的GND，将DB9的3脚(棕白)连接到控制卡的RS232-RX。如果你的PC没有串口，可以到电脑城买条USB转RS232串口的转换线。

五、再次检查连线：检查连线是否正确，黑线连接的是-V和GND。红线连接的是+V和VCC +5V。

六、接通220V，打开下载的软件：正常情况下，电源灯亮，控制卡亮，屏幕有显示。如果不正常，请检查连线。或者查看错误检修。设定屏幕的参数，发送字幕。具体参照软件使用说明。

掌握以上六大LED显示屏布线方法与步骤，把故障扼杀在萌芽状态，让LED显示屏运行起来更加安全可靠！

　　当前我国LED显现屏器材封装技能面对的问题

　　LED显现屏的开展，经历了前期的单双色，到全彩显现屏，再到小距离高清显现屏的迅猛开展。现在2K现已遍及，4K&HDR技能兴起，超高清的8K也被提出，跟着人们对显现效果的不断追求，LED显现屏企业也在不断地进行着技能的改善。但是，人们对高清画质的追求是无止境的，一项技能的开展却有可能面对天花板，面对新旧技能更替的问题。LED显现屏作为新兴产业，技能当然不可能这么快就遭到淘汰，可现在LED显现屏职业也宛如走到了十字路口，面对着“向左”，仍是“向右”的问题。

　　虽说“条条大路通罗马”，要达到目的地的路要多少有多少，但不同的地方在于，这里边既有弯路也有捷径。当前职业，LED显现屏向往高清化开展的道路上，有的挑选了对SMD小距离的持续改进，有的则挑选了COB小距离显现屏这条路线。

　　关于SMD小距离LED显现屏，我们还不得不说到一点，正是SMD小距离的出现让LED显现屏得以从户大屏范畴进入室内，然后打开了广阔的商显商场。在专业的室内大屏幕显现范畴，主要有DLP背投拼接、LCD拼接等技能，每一种技能都有各自的长处和缺点。小距离LED显现屏凭仗无缝拼接、低亮高灰等长处，敏捷取得了商场的认可，且一路高歌猛进，逐渐替代了原本属DLP、LCD的一部分商场。SMD小距离现在在高端应用范畴如指挥室、控制室、会议室取得广泛应用。

　　SMD小距离LED显现屏极大地拓展了LED显现屏的应用空间，为适应高清显现的开展趋势，现在许多企业将精力放在了对小距离的不断改进上，有的厂商现已推出了0.7毫米距离的显现产品，但受限于工艺和本钱方面，这种极小距离的显现屏产品并没有在商场上推广应用。

　　也正由于SMD小距离在技能工艺和制作本钱上行将走到极限，所以职业内的一些显现屏企业纷纷将目光转向了COB显现屏。

　　我国LED显示器的封装形式是什么?

　　1、直插式(lamp)封装

　　作为继点阵模块之后呈现的直插式封装，其技能原理是选用引线架作各种封装外型的引脚，一般支架的一端有“碗杯形”结构”将LED芯片粘焊固定在“碗杯形”结构内，再选用灌装的方式，往LED成型模腔内注入液态环氧树脂，然后插入压焊好的引脚式LED支架，经高温烧烤使得环氧树脂固化，最终离模成型。

　　直插式能够说是最早研发成功并大量投放市场的LED产品，品种繁多，技能老练，其制造工艺简略、成本低，因而直插式封装在SMD呈现以前，有着十分高的市场占有率。直插式LED封装产品，首要用于野外大屏，具有高亮度、高可靠性、环境适应性强等长处。

　　当前，因为野外点距离也朝着高密方向发展，直插受限于红绿蓝3颗器材独自插装，无法实现高密度化，所以野外点距离P10以下逐渐被表贴LED器材所替代。一般认为，野外直插式LED显示屏以P10为分界线，但行业界也有将直插式LED封装产品使用于P9的显示屏。

　　2、表贴(SMD)封装

　　表贴(SMD) 封装是将单个或多个LED芯片焊在带有塑胶“杯形”外框的金属支架上(支架外引脚别离连接LED芯片的P、N极)，再往塑胶外框内灌封液态环氧树脂或有机硅胶，然后高温烘烤成型，最终切割别离成单个表贴封装器材。因为能够选用表面贴装技能(SMT)，所以自动化程度较高。选用表贴封装器材的显示屏，在颜色还原、颜色一致性、匀度、视角、画面整体作用、尤其在体积方面，都有着直插显示屏无法比拟的优势。但SMDLED也有先天不足的当地，其失功率和衰减速度较高，对恶劣环境的适应能力相对较差。

　　现在，SMD LED首要分为支架式(TOP) LED和片式(Chip)LED。前者常选用PLCC(Plastic LeadedChip Carrier)支架，后者选用PCB线路板作为LED芯片的载体。PLCC支架成本低，可是在使用中存在气密性差、散热不良、发光不均匀和发光功率下降等问题。虽然也有功能和光效更好的PCT及EMC材质的支架，但因价格昂贵，成本太高，现在行业界并未广泛使用。

　　3、COB封装

　　COB(chip On board)封装，是一种将裸芯片用导电或非导电胶粘附在互连基本上，然后进行引线键合实现其电气连接。COB封装是无支架技能，没有了支架的焊接PIN脚，每一个灯珠和焊接导线都被环氧树脂胶体严密地包封在胶体内，没有任何暴露在外的元素。

　　相较于SMD封装的显示屏，COB显示屏选用的是集成封装技能，因为省去了单颗LED器材封装后再贴片的工艺，能够有效处理SMD封装显示屏，因点距离不断缩小面临的工艺难度增大、良率低以及成本增高等问题。可是，因为COB封装调集了上游芯片技能，中游封装技能及下游显示技能，因而COB封装近年来在显示行业的使用一向没有得到广泛推行。要想将COB封装实现大规模使用，需求上、中、下游企业的严密配合来完结。

　　4、Micro LED封装

　　Micro LED的英文全名是“Micro Light Emitting Diode” ， 中文也就称作是微发光二极管， 也能够写作“μLED”。

　　Micro LED其LED结构的薄膜化、细小化与阵列化，使其体积约为干流LED大小的1%，每1个画素都能定址、独自驱动发光，将像素点距离由毫米级降到微米级，从而理论达1500 ppi以上乃至2000 ppi超高分辨率。

　　Micro LED继承了LED低功耗、高亮度、超高解析度、颜色饱和度、反应速度快、超省电、寿命较长、功率较高等长处， 其功率消耗量约为LCD的10%、OLED的50%。因而，MicroLED被视为或许推翻工业的新一代显示技能。

       提高工作的稳定性主要还是在保养上面下功夫。要求供电电源稳定，并接地保护良好，在恶劣的自然条件特别是强雷电天气下不要使用。要避免可能碰到的问题，我们可以选择被动防护与主动防护，尽量把可能对全彩显示屏幕造成伤害的物品远离屏幕，而清洁屏幕的时候也尽可能轻轻地擦拭，把伤害的可能性降到最小。先关闭LED显示屏，再关闭计算机。
       保持全彩LED显示屏大屏幕使用环境的湿度，不要让任何具有湿气性质的东西进入你的全彩LED显示屏大屏幕。对含有湿度的全彩显示屏大屏幕加电，会导致全彩显示屏零部件腐蚀，进而造成永久性损坏。

       如果因为各种原因进水，请立即断电并联系维修人员，直至屏体内显示板干燥后方可使用。
       LED显示屏的开关顺序：

       A：先开启控制计算机使其能正常运行后再开启LED显示屏大屏幕。

       B：建议LED显示屏大屏幕每天休息时间大于2小时，在梅雨季节LED屏大屏幕一个星期至少使用一次以上。一般每月至少开启屏幕一次，点亮2小时以上。
       播放时不要长时间处于全白色、全红色、全绿色、全蓝色等全亮画面，以免造成电流过大，电源线发热过大，LED灯损坏，影响显示屏使用寿命。
切勿随意拆卸、拼接屏体!LED全彩显示屏大屏幕与我们用户的关系最为密切，做好清洁维护工作也是非常有必要的。
       长时间暴露在户外环境风吹、日晒、灰尘等易显脏，一段时间下来，屏幕上肯定是灰尘一片，这需要及时清洗以防尘土长时间包裹表面影响观看效果。
       LED显示屏大屏幕表面可以采用酒精进行擦拭，或者使用毛刷、吸尘器进行除尘，不能直接用湿布擦拭。

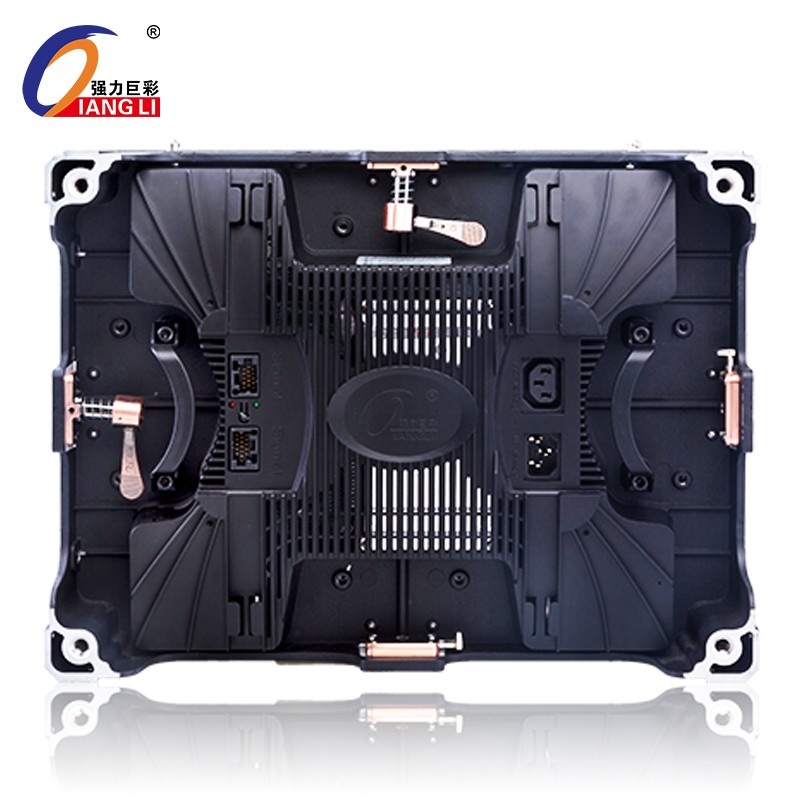

       LED显示屏大屏幕需定期检查是否正常工作，线路有无损坏，如不工作要及时更换，线路有损坏要及时修补或者更换。LED显示屏大屏幕内部线路，非专业人士禁止触碰，以免触电，或者造成线路损坏;如果出现问题，请专业人士进行检修。

       全彩led显示屏作为目前户外常用的大屏幕，许多的活动都应用光彩显示屏，比如晚宴，婚宴，舞台节目，广场显示屏等，当显示屏作为最重要的现代显示设备，下面就维修的几个小点作一个简单的维护分析。
       首先需要的工具有万用表，电烙铁，刀片，镊子。
       判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。短路应为最高优先级。
       1、观察法
       观察法及屏肉眼观察，有时断路就凭眼睛就可以看出的，如PCB线路因刮擦，使其断路，有时电钻不小心弄断都有的!

       2、对比法
       对比法很重要也很关键，有时IC我们不能肉眼看出其是否烧坏，可以用好的IC替换，有时信号我们不记得是否本来就是相通的，我们可以拿好的单元板测量下相应的位置是怎样的!对比法很关键!

       3、排除法
       有时一个故障有很多种原因，我们可以一条一条的来处理，不记得的可以看看前面的常见故障的处理，一条一条的排除掉!

       4、电阻检测法
       将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。

       5、电压检测法
       将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。

       6、短路检测法
       将万用表调到短路检测挡(有的是二极管压降档或是电阻档，一般具有报警功能)，检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。该法必须在电路断电的情况下操作，避免损坏表。

       7、压降检测法
       将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。

       也许方法远远不止这些，但我们熟悉了这些方法就差不多了!

       维修其他的归纳一下三点：

       第1点：短路

       很多故障其实就是因短路而引起的，我们只要把短路的处理掉就可以了!

       第二点：断路

       断路顾名思义就是信号中断，我们只要把信号中断的线路给连接好就OK啦!

       第三点：IC损坏

       IC损坏这个没什么好说的，用以上的方法判断即可，是坏的更换即可!

       LED显示屏的简单维护也是显示屏的优势之一，无论是显示屏厂家技术人员还是显示屏的维护人员，都应该掌握上面这些基本的维护要点及方法。
